Faster R-CNN (NIPS 2015)

Main Idea

Fast R-CNN drawbacks
- region proposal이 차지하는 시간이 매우 길다 (test time:2.3sec, proposal time:2 sec)
- real-time 으로는 부적합
Region Proposal Network(RPN)
- Selective Search를 사용하지 않고 RPN을 통해서 RoI를 계산함
- GPU를 통한 RoI 연산이 가능해짐
- 이 외에는 Fast R-CNN과 동일한 구조 (⇒ RoI pooling → classification & bbox regression)

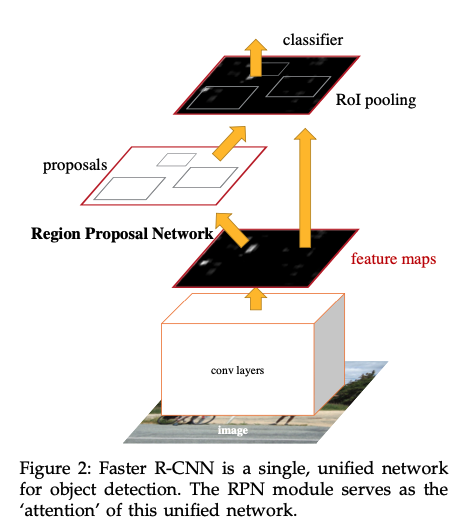

Faster R-CNN architecture

/images/Fast-RCNN/2021-07-27_5.34.38.png

Region Proposal Network(RPN) module

RPN의 목적

생성한 Region proposal이 Object 여부와 bbox의 좌표를 예측하면서 적절한 bbox를 생성하도록 학습하는 것

💥 input : feature map
💥 output : object proposals

/images/Fast-RCNN/Untitled.png

https://oi.readthedocs.io/en/latest/computer_vision/object_detection/faster_r-cnn.html

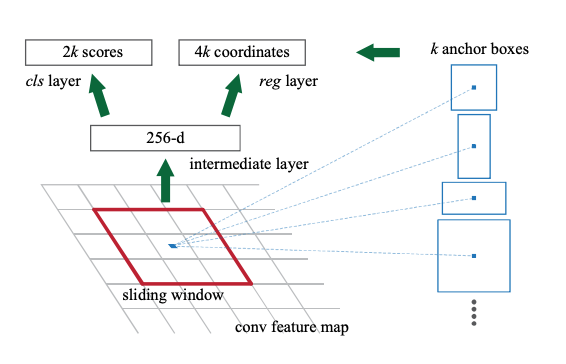

/images/Fast-RCNN/Untitled 6.png

CNN을 통해 뽑아낸 feature map을 input으로 받음.
feature map에 3x3 convolution을 256 channel (or 512 channel)만큼 수행함. (→ 위 그림의 중간 단계)
- ZFNet → 256
- VGGNet → 512
2번째 feature map을 input으로 받아 classification(cls layer)과 bbox regression(reg layer) 예측 값을 계산함.
- cls → obj. / no obj.
- bbox regression → box locations
CLS layer
- Anchor Targeting
- Anchor : 각 슬라이딩 윈도우에서 bounding box의 후보로 사용되는 box
- feature 맵에 sliding window 방법으로 중심 좌표를 중심으로 k개의 anchor box를 만듦

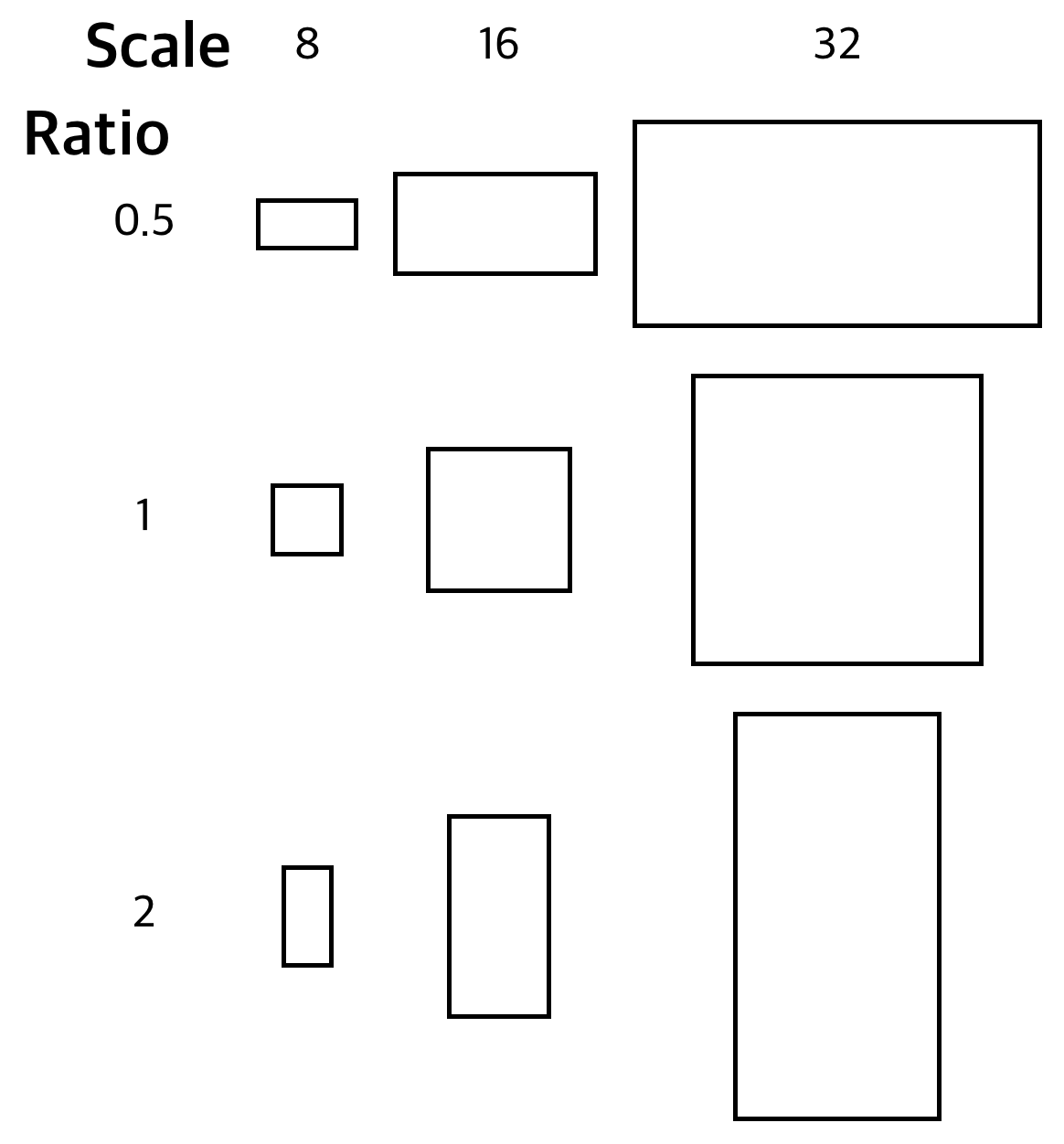

- k=9 ⇒ 3개의 scale(8,16,32) X 3개의 ratio(0.5,1,2)
- 1x1 conv 를 (2(obj/No obj.) x 9(Anchor 개수 = k)) 채널 수 만큼 수행하며, 그 결과로 HW18(2x9) 크기의 feature map을 얻음.
- 18개의 채널 → 앵커박스 각각에 대한 obj, no.obj에 예측값
  - G.T Label → 만들어진 모든 Anchor들과 G.T Box의 IoU를 계산하여 결정
    - IoU > 0.7 : 1(Positive), G.T Box마다 IoU가 가장 높은 Anchor : 1(Positive) IoU <0.3 : 0(Negative)
⇒ 한번의 1x1 컨볼루션으로 Anchor들에 대한 예측을 모두 수행할 수 있다.
bbox Regression
- 1x1 conv을 (4_bbox x 9_anchorBox) 채널 수 만큼 수행
4번 5번의 Classification의 값과 bbox Regression의 값들을 통해 RoI를 계산함.
- Classification을 통해서 얻은 obj 확률 값들을 정렬하여 높은 순으로 K개의 앵커를 고름. → K개의 앵커들에 각각 bbox regression을 적용 → Non-Max Suppression(NMS)을 적용하여 특정 개수의 RoI만큼 샘플링
  - RoI Sampling
    - 보통 Training시에 NMS를 거치면 2000개의 RoI가 남음.
    - Positive:Negative 비율이 1:1이 되도록 RoI를 Sampling
      - 만약 1:1이 안된다면, IoU 값이 가장 높은 box를 positive anchor로 사용함.

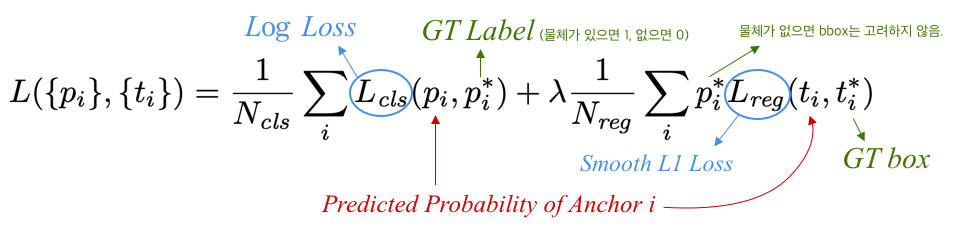

Loss for RPN

전체 Anchor 개수 중 i번째 anchor에 대한 Loss
$L_{cls}$ : Log loss
- G.T label = 0(==no obj)라면 뒤의 regression term은 날아감.
$L_{reg}$ : Smooth L1 Loss
- R-CNN과 동일

Experiments

Training

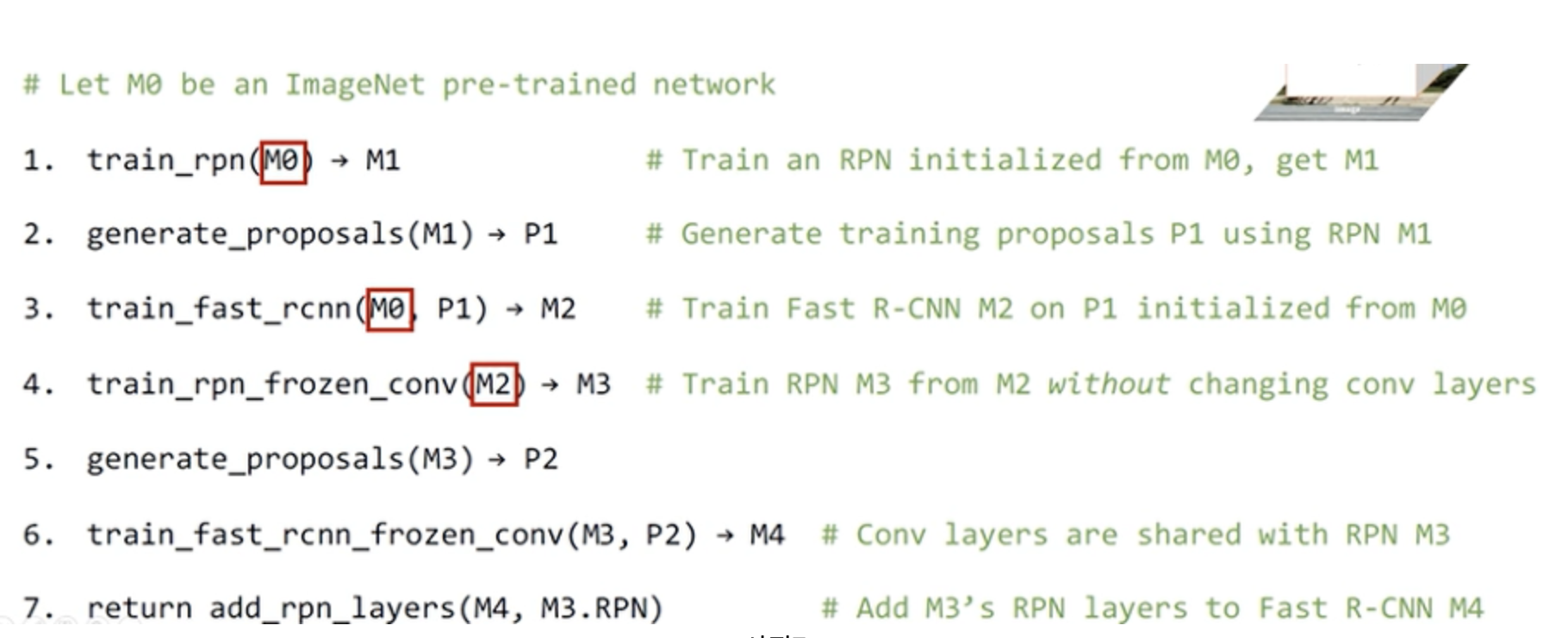

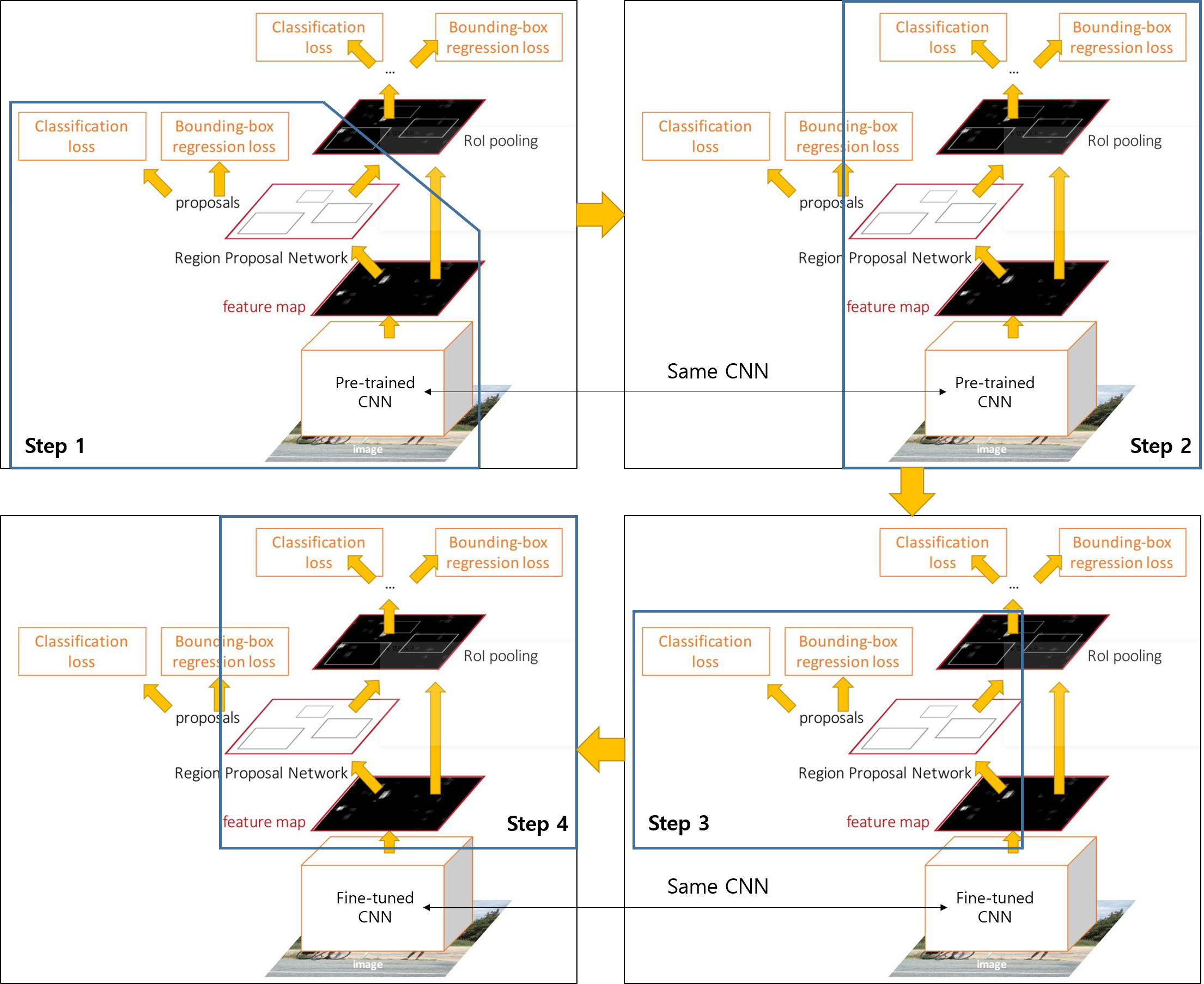

4-step alternating training strategy

/images/Fast-RCNN/Untitled 8.png

cs231n

Step 1:Train RPNs

ImageNet으로 Pre-train된 ConvNet을 이용하여 RPN을 end-to-end로 학습함
Step 2: Train Fast R-CNN using the proposals from RPNs

ImageNet으로 Pre-train된 ConvNet과 Step 1에서 학습된 RPN을 이용하여 Fast R-CNN 모델을 학습시킴
Step 3: Fix the shared convolutional layers and fine-tune unique layers to RPN

앞서 학습시킨 Fast RCNN과 RPN을 불러온 다음, 다른 weight들은 고정하고 RPN에 해당하는 레이어들만 fine-tuning 여기서부터 RPN과 Fast RCNN이 convolution weight를 Share함
Step 4: Fine-tune unique layers to Fast R-CNN

공유하는 CNN과 RPN은 고정시킨고, Fast R-CNN에 해당하는 레이어만 fine tune 시킴
